Hệ thống chiếu sáng đường phố thông minh – Zigbee & LoRa
Giới thiệu
Với tốc độ đô thị hóa ngày càng tăng, hệ thống chiếu sáng đường phố ngày càng được chú trọng, không chỉ với vai trò đảm bảo an toàn giao thông mà còn là yếu tố phản ánh diện mạo đô thị. Trong hệ thống chiếu sáng đường phố (tham khảo nghiên cứu tình huống về chiếu sáng tuyến đường dân cư), vấn đề tiết kiệm năng lượng, nâng cao hiệu suất sử dụng và triển khai điều khiển chiếu sáng thông minh đã trở thành yêu cầu cấp bách.
Hạn chế của phương pháp điều khiển đèn đường truyền thống:
1. Tiêu thụ năng lượng cao
-
Đèn đường truyền thống tiêu hao điện năng lớn.
-
Biện pháp quản lý kém thông minh gây ra lãng phí năng lượng nghiêm trọng.
2. Chi phí vận hành (OPEX) cao
-
Không thể điều chỉnh ánh sáng theo thời gian thực dựa trên tình huống thực tế, khó quản lý chính xác.
-
Không có khả năng hiển thị trực quan dữ liệu tiêu thụ năng lượng.
-
Sự cố không thể được phát hiện kịp thời.
-
Chi phí nhân công bảo trì cao.
3. Lãng phí tài nguyên
-
Không thể tắt hoặc điều chỉnh đèn trong khung giờ ít người qua lại.
-
Các thiết bị cảm biến thông minh phải lắp đặt riêng lẻ, không thể tích hợp trên cùng cột đèn.
4. Trải nghiệm người dùng kém
-
Đèn đường không thể tự động điều chỉnh theo độ sáng không gian.
-
Không thể điều chỉnh theo điều kiện thời tiết, ảnh hưởng đến sự an toàn khi di chuyển của người dân.
Những hạn chế trên khiến phương pháp điều khiển chiếu sáng truyền thống không thể đáp ứng yêu cầu giám sát tập trung, ghi nhận, thống kê và quản lý định lượng. Công tác kiểm tra, bảo trì cũng gặp nhiều khó khăn, không phù hợp với xu thế phát triển của đô thị hiện đại.
Chính vì vậy, hệ thống chiếu sáng đường phố thông minh đã ra đời, trở thành giải pháp tất yếu trong việc xây dựng thành phố thông minh, an toàn và tiết kiệm năng lượng.
Hệ thống chiếu sáng đường phố thông minh là gì?
Với sự phát triển mạnh mẽ của chiếu sáng đô thị hiện đại và xu thế triển khai thành phố thông minh, yêu cầu về hệ thống chiếu sáng đường phố ngày càng cao. Trong ứng dụng đèn LED đường phố, các công nghệ phổ biến hiện nay gồm PLC, Zigbee, LoRa và NB-IoT, trong đó Zigbee và LoRa được sử dụng rộng rãi nhất. Zigbee là công nghệ đã trưởng thành, còn LoRa trong những năm gần đây đang có xu hướng bắt kịp.
Những công nghệ này cho phép điều khiển từ xa đèn đường: bật/tắt, điều chỉnh độ sáng, giám sát và bảo trì. Điều này giúp Zigbee và LoRa trở thành hướng đi quan trọng trong quy hoạch chiếu sáng đô thị.
Công nghệ Zigbee
Zigbee là giao thức mạng cục bộ (LAN) tiêu thụ năng lượng thấp, dựa trên chuẩn IEEE 802.15.4.
- Đặc điểm: khoảng cách ngắn, độ phức tạp thấp, chi phí rẻ, tốc độ truyền chậm, tiết kiệm năng lượng.
- Ứng dụng: truyền dữ liệu định kỳ, dữ liệu ngắt quãng hoặc dữ liệu cần độ trễ thấp.
- Tần số hoạt động: 2.4 GHz (toàn cầu), 868 MHz (châu Âu), 915 MHz (Mỹ).
- Tốc độ truyền tối đa: 250 kbps (2.4 GHz), 20 kbps (868 MHz), 40 kbps (915 MHz).
- Khoảng cách truyền: 10–75m, có thể mở rộng với cấu hình phù hợp.
Công nghệ LoRa
LoRa (Long Range) là công nghệ truyền thông không dây thuộc nhóm LPWAN (Low Power Wide Area Network).
- Điểm nổi bật: dung hòa được giữa khoảng cách truyền xa và tiêu thụ năng lượng thấp.
- Ưu điểm: phạm vi rộng, thời lượng pin dài, hỗ trợ nhiều nút kết nối, chi phí thấp.
- Tần số hoạt động: các băng tần tự do như 433 MHz, 868 MHz, 915 MHz.
- Ứng dụng: xây dựng mạng cảm biến diện rộng, phù hợp cho các hệ thống đèn đường trong đô thị.
Như vậy, cả Zigbee và LoRa đều đóng vai trò quan trọng trong việc triển khai hệ thống chiếu sáng thông minh, giúp các thành phố tiết kiệm năng lượng, giảm chi phí vận hành, đồng thời nâng cao hiệu quả quản lý và trải nghiệm cho người dân.
So sánh LoRa và Zigbee trong ứng dụng chiếu sáng thông minh
| Tiêu chí | LoRa | Zigbee |
| Chuẩn/Hiệp hội | EEE 802.15.4g, LoRa Alliance | IEEE 802.15.4, Zigbee Alliance |
| Băng tần | 433 / 470 / 868 / 915 MHz | 470 MHz / 868 MHz / 915 MHz / 2.4 GHz |
| Khoảng cách truyền | Rất xa: 10–15 km (lý tưởng), 1–5 km trong đô thị | 10–100 m (giữa các nút), tối đa ~150 m |
| Tốc độ truyền | 0.2–100 Kbps | 20–250 Kbps |
| Chi phí | Cao hơn Zigbee | Thấp hơn LoRa |
| Ưu điểm | - Bảo mật tốt - Chống nhiễu hiệu quả - Tiêu thụ điện năng thấp, pin lâu - Ít bảo trì - Kết nối tối đa 500–1000 nút - Khoảng cách xa - Auto-mesh |
- Tốc độ truyền cao hơn - Chi phí thấp - Công nghệ phổ biến |
| Nhược điểm | - Tốc độ truyền thấp hơn Zigbee | - Bảo mật kém hơn LoRa - Khoảng cách ngắn hơn - Dễ bị nhiễu sóng - Giới hạn tối đa 255 nút kết nối |
Nguyên lý cơ bản của hệ thống điều khiển chiếu sáng đường phố thông minh
Hệ thống điều khiển chiếu sáng thông minh là sự đổi mới và nâng cấp từ công nghệ giám sát đèn đường truyền thống. Thông qua việc lắp đặt thiết bị điều khiển từng đèn (single lamp controller) và xây dựng kênh truyền thông không dây, hệ thống có thể giám sát chính xác từng đèn đường.
Đây là một giải pháp quản lý từ xa, ứng dụng công nghệ Zigbee hoặc LoRa, cho phép:
- Điều khiển bật/tắt đèn
- Điều chỉnh công suất, độ sáng
- Quản lý theo nhóm (group control)
- Cảnh báo sự cố chủ động
- Phát hiện và thu thập dữ liệu hoạt động
Nhờ đó, hệ thống giúp:
- Bật/tắt đèn theo khu vực và thời gian cần thiết
- Điều chỉnh độ sáng phù hợp nhu cầu thực tế
- Kiểm tra tình trạng hoạt động và giám sát dữ liệu của từng đèn
- Phát hiện hỏng hóc và hỗ trợ bảo trì theo thời gian thực
Thành phần cơ bản của hệ thống
Phần cứng:
- Đèn đường với NEMA hoặc Zhaga socket (5-pin hoặc 7-pin)
- Bộ điều khiển từng đèn (Zigbee/LoRa single light controller)
- Gateway kết nối (GPRS/3G/4G/WiFi/Ethernet)
Phần mềm:
- Nền tảng quản lý đèn đường (platform/app)
- Hệ thống đám mây (cloud)

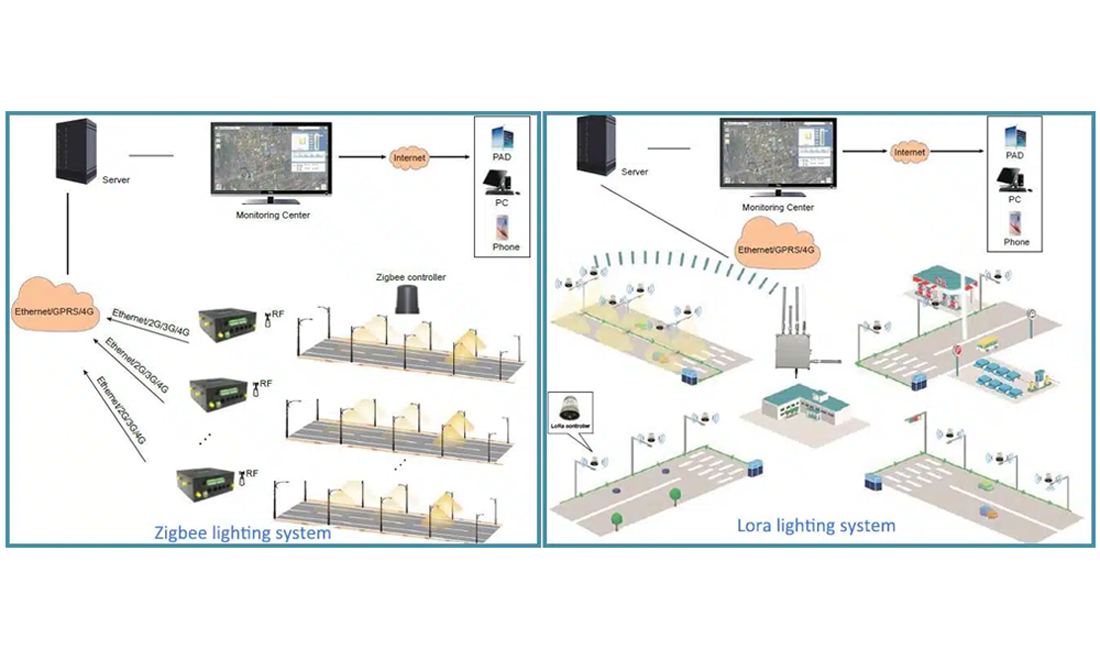

Quy trình hoạt động
- Đèn đường được trang bị socket NEMA hoặc Zhaga, gắn kèm bộ điều khiển Zigbee/LoRa.
- Gateway được lắp đặt tại vị trí thích hợp, kết nối với mạng (GPRS/3G/4G/WiFi/Ethernet).
- Người quản lý truy cập vào nền tảng quản lý để giám sát và điều khiển hệ thống.
- Gateway gửi tín hiệu đến bộ điều khiển đơn lẻ → đèn đường nhận lệnh → thực hiện hành động: bật/tắt, điều chỉnh độ sáng (dimming)…
✅ Với nguyên lý này, hệ thống chiếu sáng đường phố thông minh giúp nâng cao hiệu suất năng lượng, phát hiện hỏng hóc kịp thời, giảm chi phí bảo trì, đồng thời cải thiện trải nghiệm và an toàn đô thị.
Các chức năng của hệ thống điều khiển chiếu sáng đường phố thông minh
1. Bật/Tắt đèn đường
Hệ thống cho phép bật/tắt đèn theo yêu cầu một cách linh hoạt:
- Tự động bật/tắt theo mùa.
- Bật sớm trong điều kiện thời tiết xấu.
- Bật/tắt theo độ chiếu sáng môi trường (cảm biến ánh sáng).
2. Điều chỉnh độ sáng (Dimming)
- Giảm độ sáng khi lưu lượng xe và người đi bộ thấp (ban đêm khuya) → tiết kiệm điện, kéo dài tuổi thọ bóng đèn.
- Tăng độ sáng trong thời tiết xấu để đảm bảo tầm nhìn và an toàn giao thông.
3. Điều khiển theo nhóm (Group Control)
- Quản lý riêng lẻ từng đèn hoặc theo nhóm (theo khu vực, tuyến đường).
- Cho phép bật/tắt, điều chỉnh độ sáng đồng bộ trong phạm vi toàn bộ thành phố, từng khu vực, hoặc một đèn đơn lẻ.
4. Phát hiện tự động & thống kê dữ liệu
- Kiểm tra trạng thái vận hành của từng đèn và từng mạch điện.
- Thu thập dữ liệu dòng điện, điện áp, điện năng tiêu thụ qua công tơ số kết nối 485.
- Dữ liệu được tự động truyền về trung tâm để quản lý và phân tích.
5. Cảnh báo lỗi (Error Alarm)
Hệ thống tự động phát hiện và cảnh báo khi có sự cố:
- Đèn bật ban ngày, tắt vào ban đêm.
- Mất điện, đứt dây, cáp bị đánh cắp.
- Mất kết nối/ lỗi truyền thông.
- Các lỗi khác được hệ thống xác định.
➡ Tất cả cảnh báo được ghi nhận kèm thời gian, địa điểm, loại lỗi, đơn vị quản lý, và lưu trữ trong cơ sở dữ liệu. Cảnh báo có thể hiển thị trên hệ thống hoặc gửi tin nhắn SMS cho nhân viên phụ trách.
6. Hiển thị bản đồ (Map Display)
- Cung cấp bản đồ điện tử trực quan của khu vực quản lý.
- Hiển thị vị trí của gateway và bộ điều khiển đơn đèn trên bản đồ số.
- Khi có cảnh báo lỗi, hệ thống tự động đánh dấu vị trí và hiển thị biểu tượng cảnh báo.
- Giao diện trực quan, dễ sử dụng, vừa có đồ họa vừa có dữ liệu, hỗ trợ thao tác nhanh chóng.
✅ Với những chức năng này, hệ thống chiếu sáng thông minh không chỉ giúp tiết kiệm năng lượng, giảm chi phí bảo trì mà còn nâng cao an toàn, tăng hiệu quả quản lý và hỗ trợ xây dựng đô thị hiện đại.

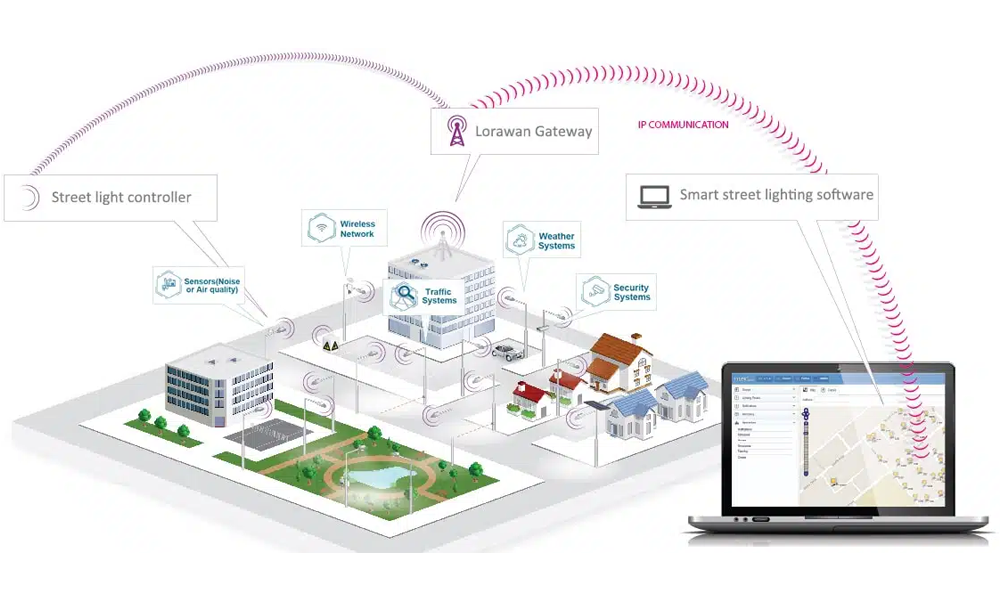

Ứng dụng mở rộng của hệ thống chiếu sáng thông minh
Ngoài chức năng chiếu sáng, cột đèn thông minh còn có thể tích hợp nhiều thiết bị để phục vụ quản lý đô thị và nâng cao chất lượng cuộc sống:
Quan trắc chất lượng không khí
- Giám sát nồng độ CO₂ và khí thải ô nhiễm theo khu vực.
- Hỗ trợ xác định điểm nóng ô nhiễm, theo dõi biến động theo thời gian, nhận diện nguồn gây ô nhiễm.
- Dữ liệu hỗ trợ thành phố và người dân thực hiện các giải pháp cải thiện môi trường.
- Khi tích hợp cảm biến lên đèn đường, có thể đọc dữ liệu trực tiếp qua hệ thống Zigbee hoặc LoRa.
Đo mức độ tiếng ồn
- Giám sát tiếng ồn tại các khu vực đông dân cư, khu vui chơi, đường phố, sân bay…
- Cung cấp dữ liệu phục vụ các chương trình cải thiện môi trường sống.
Trạm thời tiết
- Theo dõi các điều kiện khí quyển và khí hậu.
- Cung cấp dữ liệu để phân tích biến đổi khí hậu dài hạn và dự báo thời tiết ngắn hạn trong đô thị.
Hệ thống camera
- Tích hợp camera trên đèn đường để thu thập dữ liệu giao thông, hỗ trợ điều tiết giao thông thông minh.
- Camera tại bãi đỗ xe, ngã tư có thể cung cấp dịch vụ giám sát hình ảnh, đảm bảo an ninh, an toàn tài sản và tính mạng cho công dân.
Dịch vụ WiFi công cộng
- Đèn đường có thể gắn điểm phát WiFi.
- Tận dụng hạ tầng có sẵn, không cần xây dựng lại, cung cấp mạng Internet ổn định, tốc độ cao, phủ sóng rộng cho người dân.
Như vậy, đèn đường thông minh không chỉ đóng vai trò chiếu sáng, mà còn trở thành nền tảng đa chức năng cho thành phố thông minh, tích hợp IoT, dữ liệu môi trường, giao thông và dịch vụ tiện ích cho cộng đồng.
